Układ przewodów w instalacji oświetleniowej i rola żył L, N, PE
W typowej instalacji oświetleniowej spotyka się trzy żyły: fazową L, neutralną N i ochronną PE. L jest przewodem z napięciem, który trafia do włącznika, a z niego wraca do oprawy jako zasilanie źródła światła. W rozdzielniach i puszkach bywa oznaczany jako L1, L2, gdy obwody są rozdzielone na sekcje lub gdy pracuje podwójny włącznik.
N zamyka obwód i pozwala na przepływ prądu przez oprawę. W praktyce neutralny bywa wspólny dla kilku punktów świetlnych w danym obwodzie, dlatego w puszkach potrafi być zebrany na złączkach z kilkoma przewodami. Sam fakt, że lampa ma trzy przewody, nie oznacza jeszcze podziału na sekcje świecenia.
PE pełni funkcję ochronną i łączy metalowe części oprawy z uziemieniem instalacji. Dzięki temu przy uszkodzeniu izolacji zabezpieczenia szybciej odłączają zasilanie. W oprawach klasy I zacisk PE jest obowiązkowy i oznaczony symbolem uziemienia; w oprawach klasy II (podwójna izolacja) przewodu ochronnego się nie stosuje, a obudowa nie ma zacisku PE.
Różnica między układem L+N+PE a starszymi instalacjami bez PE jest praktyczna, nie teoretyczna. Przy dwóch żyłach w suficie nie ma gdzie bezpiecznie podłączyć przewodu ochronnego oprawy. W starych mieszkaniach zdarza się to często, szczególnie tam, gdzie oświetlenie nie było modernizowane od wielu lat. I wtedy temat robi się bardziej o doborze oprawy niż o samym skręceniu przewodów.
Oznaczenia kolorystyczne i weryfikacja przewodów przed połączeniem
W nowoczesnych przewodach kolory pomagają: brązowy albo czarny to L, niebieski to N, żółto-zielony to PE. W lampach bywa podobnie, choć czasem producent daje dwa identyczne kolory i dopiero oznaczenie na listwie zaciskowej mówi, co gdzie podłączyć. Kolor nie zastępuje opisu na zacisku.
W starszych instalacjach spotyka się odstępstwa: niebieski bywał kiedyś fazą, a żółto-zielony potrafi się pojawić tylko na fragmencie przewodu po przeróbce. Z sufitu mogą też wychodzić żyły w jednym kolorze, zwłaszcza przy starych przewodach w oplocie. Po kilku remontach w tym samym miejscu kolory potrafią przestać mieć sens.
Na kostkach i złączkach oprawy najczęściej są nadruki L, N oraz znak uziemienia dla PE. W oprawach z driverem LED zdarzają się dwa zestawy zacisków: wejście 230 V (L, N, PE) i wyjście do modułu LED. Pomylenie tych stron daje brak świecenia, czasem natychmiastowe uszkodzenie drivera. Takie pomyłki widać potem w praktyce domowej: lampa niby podłączona, a po zamknięciu klosza cisza i koniec.
Gdy kolory lub ilość żył się nie zgadzają, potrzebny jest pomiar. Do samego rozpoznania przewodu fazowego używa się próbnika napięcia lub miernika, przy odłączonej oprawie i z zachowaniem zasad bezpieczeństwa. Pomiary ciągłości PE wykonuje się miernikiem, a nie „na oko”. Same barwy bywają mylące, szczególnie w sufitach po kilku przeróbkach.

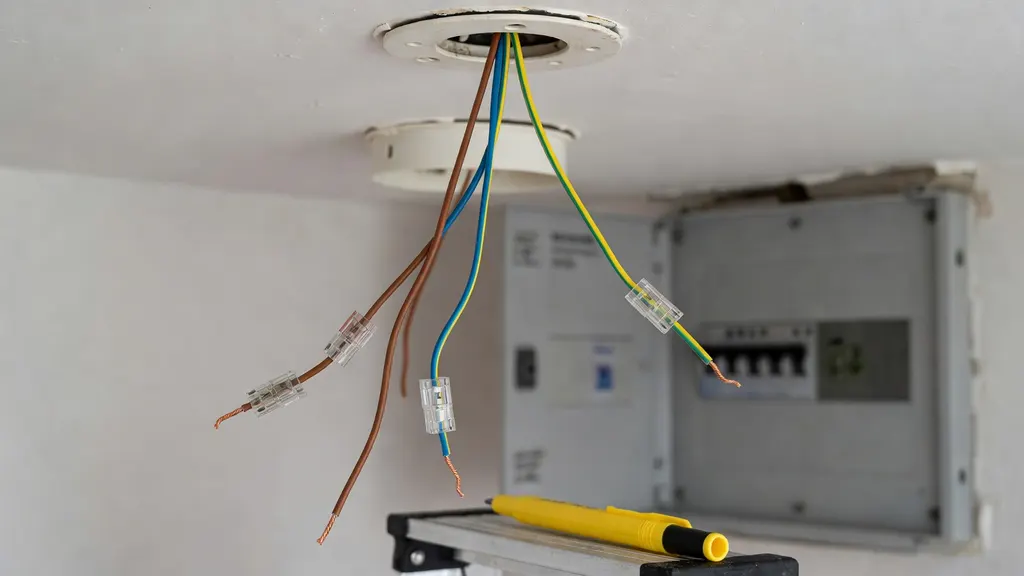

Bezpieczeństwo prac przy oprawach sufitowych
Najpierw odłącza się zasilanie w rozdzielnicy i sprawdza brak napięcia na przewodach w suficie. Samo wyłączenie włącznika na ścianie nie wystarcza, bo w puszce wciąż może być faza. Kontrola braku napięcia przed dotknięciem żył oszczędza nerwów. I skóry.
Do montażu przydają się złączki sprężynowe lub śrubowe dopasowane do przekrojów przewodów, próbniki, wkrętak, szczypce do ściągania izolacji oraz elementy mocowania oprawy. Izolacja w taśmie bywa pomocna, ale nie powinna zastępować poprawnej złączki. W wielu sufitach najwięcej czasu zabiera ułożenie przewodów tak, by dało się spokojnie zamknąć maskownicę bez zgniatania żył.
Połączenia muszą mieć pewny styk i nie mogą pracować mechanicznie. Przewód nie powinien wisieć na złączce; odciążenie i odpowiednie mocowanie oprawy ma znaczenie, zwłaszcza przy cięższych lampach i krótkich żyłach wychodzących z sufitu. Luźny zacisk potrafi działać tydzień, a potem zaczyna grzać i problem wraca w najmniej wygodnym momencie.
Granica samodzielnych prac jest dość czytelna: niejasne przewody, brak przewodu ochronnego przy oprawie klasy I, ślady przegrzewania, krusząca się izolacja, prowizoryczne połączenia w suficie. W takich sytuacjach lepiej przerwać montaż i zlecić sprawdzenie instalacji. Naprawa po zwarciu bywa dłuższa niż wezwanie elektryka przed podłączeniem.

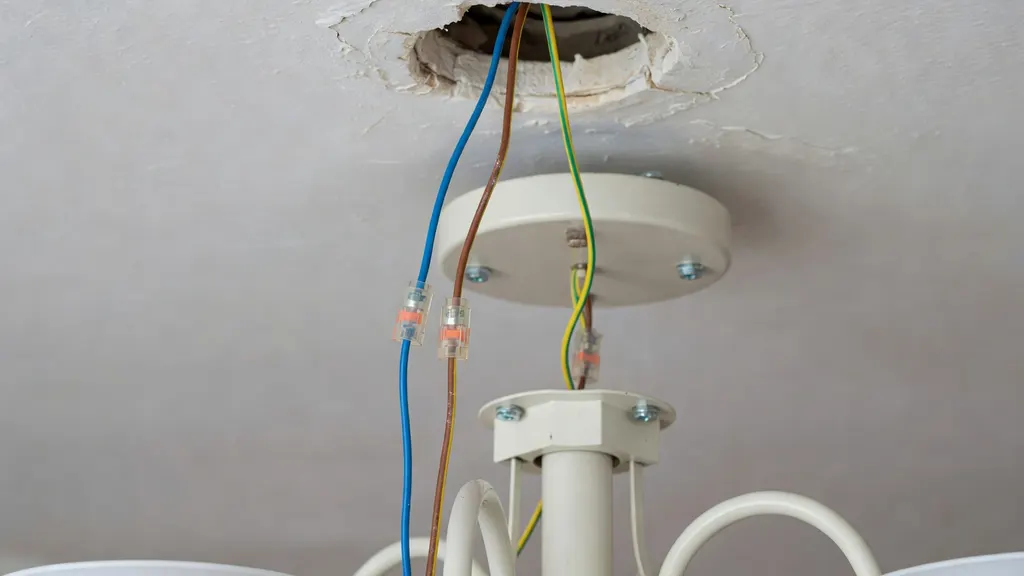

Najczęstsze konfiguracje: trzy przewody w lampie a liczba żył w suficie
Zasilanie z sufitu: 3 żyły (L+N+PE) i oprawa: 3 przewody
To układ najprostszy: faza z sufitu trafia na zacisk L w oprawie, neutralny na N, a ochronny na PE. W praktyce ważne jest, by nie zakładać, że brązowy zawsze jest fazą powrotną z włącznika, bo w puszce może być też stałe zasilanie. W punkcie świetlnym L powinien być przewodem sterowanym włącznikiem.
Klasa ochronności oprawy decyduje o tym, co robi się z PE. Oprawa klasy I ma zacisk ochronny i wtedy PE się podłącza bez dyskusji. Oprawa klasy II nie wymaga PE; przewód ochronny z sufitu zostaje wtedy w złączce jako nieużywany, zaizolowany i schowany w puszce sufitowej. Zostawienie go luźno pod maskownicą potrafi potem utrudnić demontaż.
Brak świecenia mimo „zgodnych kolorów” często wynika z błędnego rozpoznania L i N po stronie sufitu albo z podłączenia do niewłaściwego zacisku w oprawie. W oprawach z listwą zaciskową bywa też, że przewody są wsunięte, ale nie dociśnięte do końca i sprężyna nie złapie żyły. Lampy LED potrafią wtedy migać lub nie startować wcale.
Zasilanie z sufitu: 2 żyły (L+N) i oprawa: 3 przewody
Gdy z sufitu wychodzą tylko dwa przewody, a oprawa ma L, N i PE, problemem jest brak przewodu ochronnego w instalacji. Przewodu PE z oprawy nie podłącza się do N ani do L. Nie robi się też mostków „żeby działało”. W metalowych oprawach klasy I przewód ochronny ma konkretne zadanie i bez niego zabezpieczenie przeciwporażeniowe nie działa tak, jak powinno.
Przy braku PE w punkcie świetlnym lepiej dobierać oprawy klasy II, które nie wymagają uziemienia i są zaprojektowane pod instalacje dwużyłowe. W praktyce w starych mieszkaniach to często jedyny sensowny kierunek bez przerabiania całego obwodu. Zdarza się, że w suficie jest miejsce na trzeci przewód, ale w ścianach go nie ma i kończy się na dwóch żyłach w puszce.
„Zerowanie” i improwizowane mostki między N a zaciskiem ochronnym bywają spotykane w starych instalacjach, ale są ryzykowne i potrafią dać napięcie na obudowie przy przerwanym neutralnym. Takie rozwiązania komplikują też późniejsze modernizacje, bo w rozdzielnicy trudno potem odtworzyć, co zostało połączone w suficie. Efekt bywa prosty: lampa działa, ale bezpieczeństwo przestaje być przewidywalne.
Zasilanie z sufitu: 4 żyły (np. L1+L2+N+PE) i oprawa: 3 przewody
Cztery żyły w suficie często wynikają z podwójnego włącznika albo z przygotowania pod dwie sekcje świecenia. Dwa przewody fazowe nie muszą oznaczać dwóch niezależnych zasileń; w praktyce są to dwa powroty z włącznika, każdy steruje inną grupą punktów w oprawie. Neutralny i ochronny pozostają wspólne.
Jeśli oprawa ma jedno wejście L, wybiera się jeden z powrotów i do niego podpina L, a drugi izoluje w złączce. Gdy oprawa ma możliwość pracy w dwóch sekcjach, producent przewiduje osobne zaciski L1 i L2 albo fabryczne rozdzielenie przewodów w listwie. Łączenie L1 i L2 ma sens tylko wtedy, gdy celem jest uruchamianie całej lampy z obu klawiszy jednocześnie, a sterowanie nie jest realizowane przez elektronikę wymagającą rozdziału.
Problemy pojawiają się, gdy dwa powroty zostaną połączone przy włączniku lub w suficie „na skróty”, a w obwodzie są elementy sterujące, ściemniacze albo moduły dopuszkowe. Wtedy potrafi wyskakiwać zabezpieczenie albo pojawia się świecenie szczątkowe. To jeden z tych przypadków, gdzie instalacja wygląda prosto, a zachowanie lampy już nie.
Żyrandole wielopunktowe a trzy przewody w suficie
W żyrandolach kilka źródeł światła jest zasilanych równolegle: każdy punkt dostaje tę samą fazę i ten sam neutralny. Dlatego w listwie zaciskowej oprawy spotyka się mostki łączące kilka przewodów L razem oraz kilka przewodów N razem. Fabrycznie bywa to zrobione przewodami krótkimi i sztywnymi, co później utrudnia ułożenie wszystkiego pod rozetą.
Zdarza się, że z samej oprawy wychodzi więcej przewodów niż z sufitu. Wtedy grupuje się je zgodnie z funkcją: wszystkie neutralne do N, wszystkie fazowe do L, a ochronne do PE. Częsty obraz z praktyki: w oprawie pięć przewodów niebieskich i pięć brązowych, a w suficie trzy żyły. Bez listwy zaciskowej i sensownego uporządkowania robi się ciasno w kilka minut.
Podział na sekcje świecenia (układ 2+1, 3+2) ma znaczenie tylko wtedy, gdy do sufitu doprowadzono dwa powroty fazowe. Przy jednym obwodzie z sufitu wszystkie punkty świecą razem, niezależnie od liczby ramion. Da się to też poznać po fabrycznym okablowaniu: jeśli w oprawie są dwa osobne przewody fazowe wychodzące do podłączenia, producent przewiduje dwie sekcje.
Schemat producenta ma tu realne znaczenie, bo zdarzają się różnice w okablowaniu nawet między podobnymi modelami. Jedna seria ma rozdzielone sekcje na listwie, inna ma wszystko zmostkowane i wymaga rozdzielenia przewodów w puszce oprawy. W praktyce to decyduje o tym, czy podwójny włącznik będzie działał sensownie, czy oba klawisze będą robiły to samo.
Podwójny włącznik i podział obwodów oświetlenia
Liczba klawiszy włącznika przekłada się na liczbę powrotów fazowych do sufitu. Podwójny włącznik daje dwa przewody sterujące, ale neutralny i ochronny pozostają wspólne dla oprawy. Dlatego w suficie często wychodzą cztery żyły: N, PE oraz dwa powroty fazy.
Są trzy typowe warianty działania: jedna sekcja lampy na pierwszym klawiszu, druga na drugim; cała lampa na jednym klawiszu, drugi niewykorzystany; cała lampa na obu klawiszach po spięciu powrotów. Ten ostatni wariant bywa robiony „żeby oba działały”, ale potem ktoś zmienia oprawę na dwusekcyjną i w suficie nie ma już rozdziału. Zostaje plątanina w puszce.
Częste nieporozumienie dotyczy określenia „dwie fazy”. W suficie najczęściej nie ma dwóch niezależnych faz z rozdzielnicy, tylko dwa przewody wychodzące z włącznika, czyli dwa powroty. Pomylenie tego skutkuje łączeniem przewodów, które nie powinny się spotkać, a potem pojawiają się dziwne objawy: świeci jedna sekcja, druga nie, albo obie słabo jarzą.
Przy oprawach z driverami LED sterowanie sekcjami potrafi być bardziej wrażliwe na sposób podłączenia. Niektóre układy nie lubią wspólnych mostków po stronie fazy, jeśli producent przewidział rozdział. W żyrandolach z modułami LED zintegrowanymi z ramionami lepiej trzymać się fabrycznego schematu połączeń, bo wewnątrz bywa więcej elektroniki niż widać z zewnątrz.
Błędy montażowe, objawy usterek i kontrola po podłączeniu
Najczęstsze błędy to zamiana L z N, brak ciągłości PE oraz luźne zaciski. Zamiana L z N w wielu lampach nie przeszkadza w świeceniu, ale potrafi zostawić elementy pod napięciem tam, gdzie nie powinno go być. Luźny styk z kolei grzeje się pod obciążeniem i z czasem ciemnieje izolacja przy złączce. To sygnał, że połączenie pracuje i nie jest stabilne.
Objawy są dość charakterystyczne: brak świecenia mimo sprawnej żarówki, wybijanie zabezpieczenia od razu po włączeniu, migotanie albo działanie tylko jednej sekcji przy podwójnym włączniku. Migotanie często wynika z niepewnego styku w złączce albo z błędnego podłączenia przewodów sterujących. W praktyce domowej zdarza się, że lampa działa po zamknięciu maskownicy, a po kilku dniach zaczyna przerywać, bo przewód był dociśnięty krawędzią uchwytu.
Po zamknięciu oprawy warto wykonać kontrolę mechaniczną: czy lampa jest stabilna, czy przewody nie są naciągnięte, czy nigdzie nie widać miedzi poza zaciskiem. Ważne jest też ułożenie żył tak, by nie ocierały o ostre krawędzie i by śruby mocujące nie trafiały w przewód. W sufitach z krótkimi żyłami to bywa najtrudniejsza część całej pracy.
Po uruchomieniu nie powinno być zapachu nagrzanej izolacji, trzasków ani wyczuwalnego grzania przy rozecie. Jeśli coś takiego się pojawia, test należy przerwać, odłączyć zasilanie i sprawdzić połączenia oraz stan przewodów. Diagnostyka pomiarowa szybko pokaże, czy jest zwarcie, przerwa, czy problem z przewodem ochronnym. Lepiej zareagować od razu, zanim zrobi się ciemno w całym obwodzie
