Czujnik ruchu przy lampie zewnętrznej upraszcza codzienne korzystanie z oświetlenia wokół domu i ogranicza świecenie wtedy, gdy nikogo nie ma w pobliżu. Taki układ działa prosto: czujnik dostaje stałe zasilanie, wykrywa ruch, a potem podaje napięcie na lampę przez ustawiony czas. W praktyce najwięcej problemów nie wynika z samego urządzenia, tylko z błędnego rozdzielenia przewodów i złego miejsca montażu.
Zakres działania czujnika ruchu w oświetleniu zewnętrznym
Rola czujnika ruchu sprowadza się do automatycznego załączania światła wtedy, gdy ktoś pojawia się przy wejściu, na podjeździe albo przy ścieżce prowadzącej do domu. To rozwiązanie poprawia wygodę i porządek korzystania z oświetlenia. Lampa nie musi świecić przez całą noc.
Spotyka się dwa podstawowe układy. Pierwszy to oprawa z własnym czujnikiem ruchu, gdzie wszystko jest zamknięte w jednej obudowie. Drugi to osobny moduł montowany obok lampy lub w innym punkcie elewacji. Zintegrowana oprawa zajmuje mniej miejsca i upraszcza podłączenie, ale osobny czujnik daje większą swobodę ustawienia pola detekcji. To ma znaczenie przy długim podjeździe albo przy narożniku budynku.
Przy wejściu do domu czujnik uruchamia światło zaraz po podejściu do drzwi. Na tarasie bywa ustawiany tak, by nie reagował na ruch za ogrodzeniem. Przy ogrodzie i ścieżkach dobrze sprawdza się wtedy, gdy obejmuje przejście, a nie rabaty poruszane wiatrem. W praktyce źle ustawiony czujnik częściej widzi liście niż człowieka.
W instalacjach zewnętrznych ważny jest też czujnik zmierzchu. Odpowiada za to, by układ działał dopiero po spadku natężenia światła dziennego. Bez tej funkcji lampa mogłaby zapalać się także w dzień przy samym ruchu, co przy elewacji i podjeździe nie ma większego sensu.
Na zewnątrz czujnik pracuje w trudniejszych warunkach niż w korytarzu czy garażu. Deszcz, wysoka wilgotność, mróz, nagrzana ściana, refleksy od szyb i samochodów wpływają na stabilność działania. Do tego dochodzi ruch uliczny, zwierzęta i rośliny. Fałszywe wzbudzenia zdarzają się częściej, niż zakłada to opis na opakowaniu.
Elementy instalacji i oznaczenia przewodów
Podstawą podłączenia są trzy przewody: fazowy L, neutralny N i ochronny PE. Przewód fazowy zasila czujnik i jest później przełączany na lampę. Neutralny prowadzi się bez przerwy do czujnika i do oprawy. Przewód ochronny trafia do lamp wymagających uziemienia, szczególnie przy metalowych obudowach. Tego toru nie wykorzystuje się do sterowania.
Na obudowach czujników i lamp pojawiają się oznaczenia zacisków wejściowych i wyjściowych. Najczęściej są to L i N dla zasilania oraz L′, LOAD albo strzałka na wyjściu sterowanym do lampy. To ważne rozróżnienie. Zasilanie czujnika i wyjście na lampę nie są tym samym przewodem, choć oba dotyczą fazy.
Jeśli przewód fazowy zasilający zostanie podłączony bezpośrednio do zacisku lampy zamiast do wyjścia czujnika, światło będzie świecić stale. Gdy zamieni się N z wyjściem sterowanym, układ po prostu nie ruszy albo zacznie zachowywać się niestabilnie. To jeden z częstszych błędów przy samodzielnym montażu.

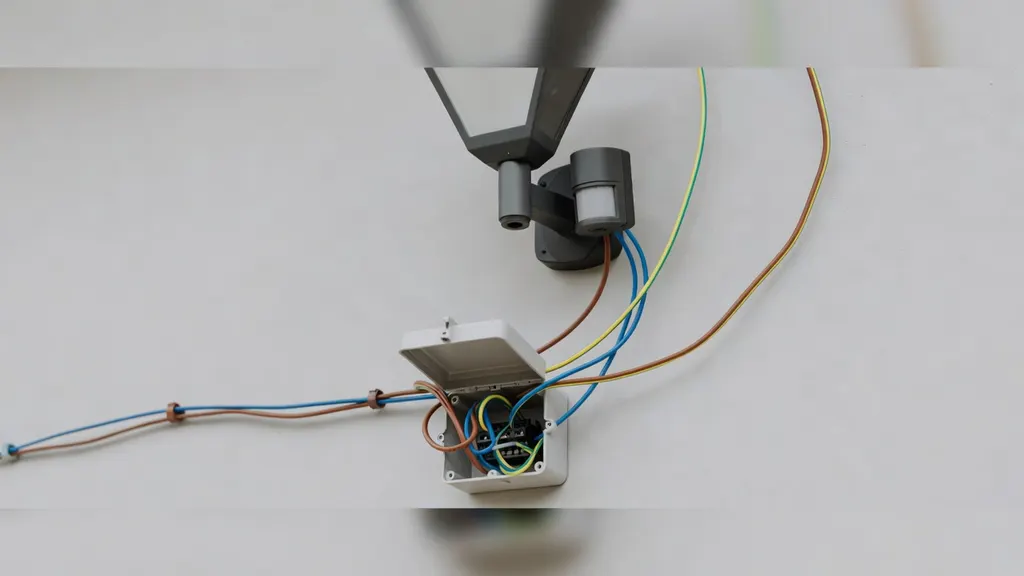

Połączenia prowadzi się w puszce, w korpusie lampy albo w czujniku, jeśli producent przewidział na to miejsce. Stosuje się kostki zaciskowe lub zaciski sprężynowe, a przewody wprowadza przez dławiki. W instalacji zewnętrznej szczelność ma realne znaczenie, bo wilgoć szybko ujawnia słabe połączenia. Najpierw działa, po kilku tygodniach zaczynają się przerwy i samoczynne załączenia.
Na elewacji i przy wejściach warto zwracać uwagę na klasę szczelności obudowy. Dla lamp i czujników narażonych na deszcz oraz pył stosuje się rozwiązania o podwyższonej odporności, często IP44, IP54 lub wyższej, zależnie od miejsca montażu. Pod zadaszeniem wymagania są mniejsze niż na słupku przy bramie.
Typowe warianty urządzeń
- Lampa z własnym czujnikiem ruchu — jeden korpus, mniej połączeń, mniejsza możliwość zmiany kierunku detekcji.
- Osobny czujnik sterujący jedną lampą — prosty układ, dobry przy kinkiecie lub naświetlaczu.
- Jeden czujnik obsługujący kilka punktów świetlnych — stosowany na podjeździe, przy kilku oprawach w jednej strefie.
- Układ z dodatkowym wyłącznikiem ręcznym — przydatny wtedy, gdy światło ma działać także niezależnie od ruchu.
Schematy podłączenia stosowane przy lampie zewnętrznej
W podstawowym układzie zasilanie 230 V doprowadza się do czujnika. Faza L trafia na jego wejście, neutralny N na zacisk neutralny, a z wyjścia sterowanego czujnika prowadzi się fazę do lampy. Neutralny idzie równolegle także do lampy, podobnie jak PE, jeśli oprawa go wymaga. Taki schemat jest najczęściej spotykany przy jednej lampie elewacyjnej.
Gdy w układzie ma działać również wyłącznik ręczny, robi się to na dwa sposoby. W wariancie równoległym lampa może otrzymać fazę albo z czujnika, albo bezpośrednio z wyłącznika. Dzięki temu światło da się uruchomić ręcznie niezależnie od detekcji ruchu. To praktyczne przy pracach na tarasie lub dłuższym pobycie przed domem.
Wariant szeregowy zmienia logikę pracy. Wyłącznik może odcinać zasilanie całego czujnika albo umożliwiać jego działanie tylko wtedy, gdy jest włączony. Taki układ spotyka się rzadziej, bo ogranicza automatyzację, ale bywa stosowany tam, gdzie światło ma pozostawać nieaktywne przez część czasu.
Przy dwóch czujnikach sterujących jedną lampą stosuje się połączenie tak, by każdy z nich miał stałe zasilanie, a ich wyjścia sterowane były zsumowane do wspólnego przewodu fazowego prowadzącego do oprawy. Dzięki temu lampa zapala się po wykryciu ruchu z dwóch stron budynku. Dobrze działa przy narożnikach i wejściach bocznych.
Jeden czujnik może też obsługiwać kilka lamp, jeśli jego dopuszczalne obciążenie na to pozwala. Wtedy wyjście sterowane rozdziela się na wszystkie punkty świetlne, a neutralny i ochronny prowadzi wspólnie do każdej oprawy. Trzeba pilnować sumy mocy. Sam czujnik nie może być elementem przeciążonym przez instalację.
Znaczenie poprawnego rozdzielenia torów
Czujnik potrzebuje stałego zasilania. Bez tego nie wykryje ruchu i nie poda napięcia dalej. To pierwsza rzecz, którą trzeba rozumieć przy podłączaniu.
Wyjście sterowane służy tylko do zasilenia lampy po wykryciu ruchu. Nie podłącza się do niego przewodu zasilającego czujnik. Takie pomylenie zacisków kończy się brakiem działania albo świeceniem ciągłym.
Przewód neutralny musi zachować ciągłość między zasilaniem, czujnikiem i oprawą. Nie jest przełączany przez czujnik. W wielu awariach to właśnie poluzowany N odpowiada za migotanie i nieregularne gaśnięcie światła.
Przewód ochronny prowadzi się do opraw, które wymagają uziemienia. Przy plastikowych lampach bywa niewykorzystywany, ale w instalacji nie powinien znikać. Ma być dostępny tam, gdzie jest potrzebny.
Specyfika współpracy czujnika ruchu z różnymi typami lamp
Najwięcej wątpliwości dotyczy opraw LED. Same lampy LED pobierają mało mocy, a część czujników ma minimalne obciążenie potrzebne do stabilnego przełączania. Jeśli lampa ma 8 W albo 10 W, a czujnik wymaga wyższego obciążenia, może pojawić się żarzenie po wyłączeniu, krótkie błyski albo opóźnione gaśnięcie. To nie jest rzadki przypadek.
Halogeny i starsze źródła światła z tradycyjnym gwintem E27 lub E14 są dla wielu czujników prostszym obciążeniem. Pobierają więcej mocy i lepiej współpracują z prostymi układami przełączającymi. Z kolei nowoczesna oprawa LED z zasilaczem elektronicznym stawia większe wymagania co do zgodności parametrów.
Znaczenie ma nie tylko moc maksymalna czujnika, ale też rodzaj obciążenia: rezystancyjne, pojemnościowe lub indukcyjne. Dla użytkownika sprowadza się to do jednej rzeczy — parametry lampy i czujnika muszą do siebie pasować. Samo napięcie 230 V nie rozwiązuje sprawy.
Przy problemach z migotaniem albo żarzeniem po wyłączeniu sprawdza się zgodność z obciążeniem LED, stan połączeń neutralnych i sposób podłączenia wyłącznika ręcznego. Czasem winny jest sam układ podświetlanego włącznika, który przepuszcza niewielki prąd. Na elewacji widać to szczególnie po zmroku.
Rozwiązania dla opraw zewnętrznych

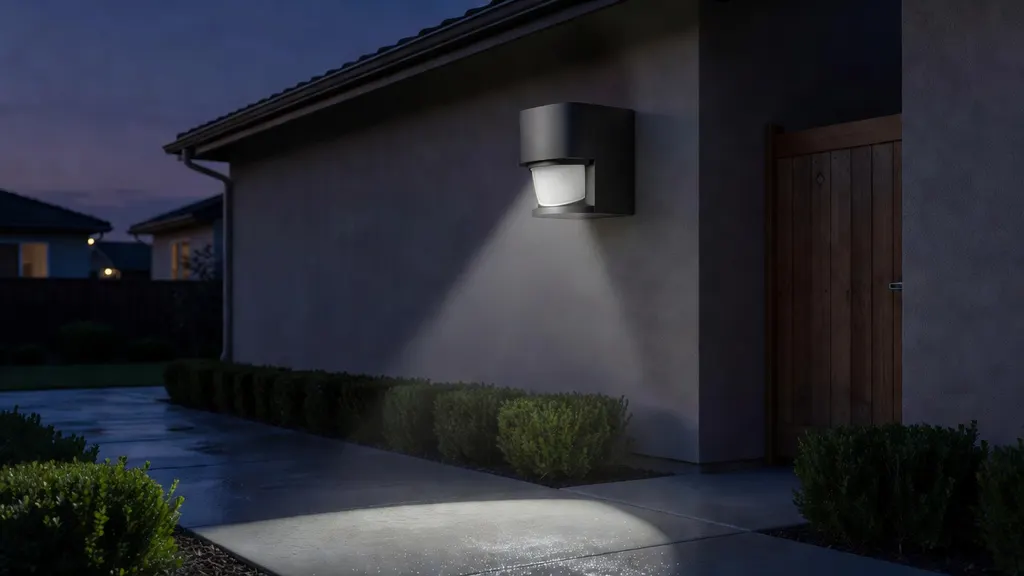

Kinkiet elewacyjny z czujnikiem stosuje się przy drzwiach wejściowych, na bocznych ścianach domu i przy tarasie. Daje światło punktowe i nie wymaga dużego zasięgu.
Naświetlacz LED sprawdza się przy podjeździe, bramie i większym placu przed garażem. Ma mocniejsze światło i częściej współpracuje z osobnym czujnikiem ustawionym w innym kierunku niż sama lampa.
Plafon zewnętrzny bywa montowany pod zadaszeniem, na suficie ganku lub w przejściu między budynkami. Tam pole detekcji działa inaczej niż na otwartej ścianie i łatwiej uniknąć wpływu ruchu ulicznego.
Lampa solarna z czujnikiem ruchu i zmierzchu stanowi oddzielny układ, bez klasycznego podłączenia do instalacji 230 V. Sprawdza się przy altanach i dalszych częściach ogrodu, ale ma ograniczoną moc i zależy od nasłonecznienia. Zimą świeci krócej. To trzeba brać pod uwagę.
Lokalizacja i parametry pracy czujnika przy budynku
Skuteczność detekcji zależy od wysokości montażu. Wiele czujników ściennych pracuje najlepiej na wysokości od 2 do 2,5 m. Zbyt nisko zamontowany moduł łapie ruch małych zwierząt i odbicia od nawierzchni. Zbyt wysoko gorzej wykrywa podejście tuż przy ścianie.
Kąt widzenia i zasięg podawany przez producenta trzeba odnieść do konkretnej przestrzeni przed domem. Te parametry są mierzone w dobrych warunkach, a rzeczywisty zasięg spada przy niskiej temperaturze tła, przeszkodach i niekorzystnym kierunku ruchu. Czujnik PIR lepiej wykrywa ruch poprzeczny niż zbliżanie się prosto na wprost.
Dlatego przy furtce, schodach i ścieżce dobrze ustawia się czujnik tak, by osoba przechodziła przez jego pole detekcji, a nie szła dokładnie w jego osi. Różnica jest wyraźna. Przy bramie wjazdowej trzeba pilnować, by nie łapał ruchu z ulicy, bo lampa będzie pracowała bez przerwy.
Niekorzystne są miejsca naprzeciwko ruchomych gałęzi, kratek wentylacyjnych wyrzucających ciepłe powietrze, jednostek klimatyzacji, okien odbijających światło i powierzchni mocno nagrzewających się na słońcu. W ogrodzie problemem potrafią być też wysokie trawy. Po deszczu i wietrze czujnik reaguje na nie szybciej niż na przejście po alejce.
Parametry regulacyjne
Czas świecenia po wykryciu ruchu ustawia się zależnie od miejsca. Przy drzwiach wejściowych wystarcza 30 sekund do 2 minut. Na podjeździe i przy garażu często lepiej działa 2 do 5 minut.
Czułość detekcji trzeba dopasować do przestrzeni, a nie ustawiać od razu na maksimum. Zbyt wysoka czułość daje częste wzbudzenia, zbyt niska opóźnia reakcję.
Próg zmierzchowy określa, przy jakiej ciemności czujnik zaczyna pracować. Na elewacji od strony północnej ustawia się go inaczej niż przy nasłonecznionym tarasie.
Tryb testowy pozwala sprawdzić zasięg i kierunek działania jeszcze przed ostateczną regulacją czasu świecenia. To przyspiesza uruchomienie i ogranicza poprawki.
Bezpieczeństwo prac i uruchomienie instalacji
Każde podłączenie zaczyna się od odłączenia zasilania odpowiedniego obwodu i sprawdzenia braku napięcia. Przy pracy na elewacji nie ma miejsca na skróty. Dotyczy to nawet prostego przełożenia przewodów w czujniku.
Przed zamknięciem obudowy trzeba zweryfikować zgodność połączeń z oznaczeniami zacisków. Faza zasilająca, wyjście sterowane, neutralny i ochronny muszą trafić dokładnie tam, gdzie przewidział producent. Dwie minuty sprawdzenia oszczędzają późniejsze szukanie błędu po zmroku.
Przewody powinny być przygotowane równo, bez uszkodzonej izolacji i bez zbyt długich odcinków odsłoniętej żyły. Zaciski mają trzymać pewnie, ale bez deformowania przewodu. Przy cienkich linkach stosuje się rozwiązania zgodne z typem zacisku. Luźne połączenie na zewnątrz szybko daje o sobie znać.
Po montażu trzeba dopilnować szczelności obudowy, dławików i przepustów. Niedomknięta uszczelka przy lampie albo czujniku wystarczy, by do środka dostała się wilgoć. Najpierw pojawia się para pod kloszem, później problemy z działaniem.
Pierwsze uruchomienie wykonuje się po pełnym zamknięciu obudów. Potem zostaje obserwacja pracy układu przez kilka cykli. Część czujników po włączeniu zasilania potrzebuje krótkiego czasu inicjalizacji. To normalne.
Etap sprawdzenia po montażu
Najpierw ocenia się reakcję lampy na ruch po zmroku lub po ustawieniu trybu testowego. Światło powinno zapalać się bez wyraźnej zwłoki.
Jeśli układ ma wyłącznik ręczny, sprawdza się oba tryby działania: automatyczny i ręczny. Nie mogą się wzajemnie zakłócać.
Po kilku cyklach załączenia warto obserwować, czy lampa gaśnie w ustawionym czasie i czy nie pojawia się migotanie. Stabilność po pierwszym uruchomieniu dużo mówi o jakości połączeń.
Na końcu zostaje kontrola pola detekcji w realnych warunkach przy budynku. To etap, na którym często wychodzi potrzeba lekkiej korekty kąta ustawienia.
Najczęstsze problemy eksploatacyjne i przyczyny nieprawidłowego działania
Gdy lampa nie włącza się mimo wykrycia ruchu, najpierw sprawdza się zasilanie czujnika, poprawność wyjścia sterowanego i ustawienie progu zmierzchowego. W dzień czujnik może blokować załączenie i wygląda to jak awaria, choć działa prawidłowo. Taki błąd oceny zdarza się często po montażu.
Stałe świecenie światła wskazuje na podanie fazy bezpośrednio na lampę, sklejony element wykonawczy w czujniku albo aktywny tryb ręczny, jeśli urządzenie go ma. Zdarza się też, że czujnik nieustannie widzi ruch w swoim polu, bo został skierowany na ulicę lub gałęzie przy ścianie.
Reakcja zbyt częsta albo zbyt późna wynika z niewłaściwej czułości, złego kąta ustawienia i niekorzystnego miejsca montażu. Czasem wystarczy przesunąć czujnik o 20 cm albo skierować go kilka stopni niżej. Przy budynku to robi dużą różnicę.
Kłopoty z lampą LED mają najczęściej związek z niezgodnością parametrów obciążenia, nieszczelnymi połączeniami neutralnymi albo układem wyłącznika ręcznego. Jeżeli światło żarzy się po wyłączeniu, nie trzeba od razu wymieniać całej instalacji. Najpierw sprawdza się schemat połączeń i dane czujnika.
Przy kilku lampach lub dodatkowym wyłączniku rośnie ryzyko pomylenia przewodów. Im prostszy układ w puszce, tym łatwiej później go serwisować. Nadmiar połączeń upchniętych w małej obudowie szybko mści się przy pierwszej usterce.
Obszary wymagające weryfikacji
- Poprawność zacisków i połączeń: wejście L, wyjście sterowane do lampy, ciągłość N i obecność PE.
- Ustawienia czasu świecenia, czułości i progu zmierzchu po pierwszych testach.
- Warunki wokół czujnika: gałęzie, ruch uliczny, źródła ciepła, odbicia od szyb i jasnych ścian.
- Zgodność parametrów lampy i czujnika, szczególnie przy oprawach LED o niskiej mocy.
- Stan osprzętu zewnętrznego, dławików, uszczelek i obudów narażonych na wilgoć.
Poprawne podłączenie czujnika ruchu do lampy zewnętrznej opiera się na kilku prostych zasadach: stałe zasilanie czujnika, właściwe wyjście fazowe na oprawę, ciągły neutralny i szczelne połączenia. Reszta zależy od dopasowania miejsca montażu i ustawień. Dobrze zrobiony układ działa cicho, bez ciągłego poprawiania i bez świecenia wtedy, gdy nie ma takiej potrzeby.
